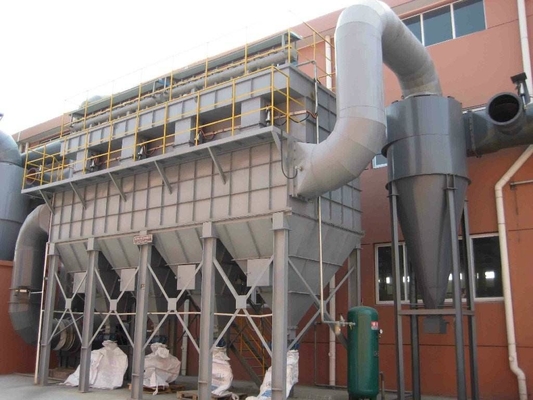

مجموعة الغبار ذات الكيس النفاث النبضي العكسي لاستخراج دخان ورشة العمل

تصفية أكياس النبض النابضة للدخان لجمع الغبار في ورشة العمل

تستخدم Baghouse لتصفية وجمع الجسيمات الصلبة في غاز الغبار ، ويتم استخدام مثل هذا الفلتر على نطاق واسع في الصناعات من حيث محطة الطاقة ، المعادن ، الاسمنت ، الزجاج ،المواد الكيميائية وصناعة الورق الخ.


إن كفاءة إزالة الغبار مرتفعة جداً ويمكن أن تصل إلى أكثر من 99.99%؛ والمرشح ليس حساساً لخصائص الغبار.لن تحصل على أي تأثير من الغبار والمقاومة الكهربائية ويمكن أن تعمل في ظروف درجة حرارة عاليةoCعندما تستخدم مواد تصفية مقاومة لدرجات الحرارة العالية مثل ألياف الزجاج،PTFE و P84.
لقد قمنا بالتحسين والابتكار مرة أخرى على أساس امتصاص التقنيات الممتازة المحلية والأجنبية، وحصلنا على العديد من التقنيات المحتملة للاختراعتوزيع المساعدة المنخفضة الخيمتلك المرشح المثالي من نوع الكيس ميزات مثل كفاءة عالية في إزالة الغبار، وانخفاض استهلاك الصلب، وانخفاض المقاومة ومساحة تغطية صغيرة، الخ.

تفاصيل جهاز جمع الغبار لدينا:
1. فلتر الحقيبة جمع الغبار، وقد أخذ غاز درجة الحرارة إلى هيكل مدخل غاز درجة حرارة أقل،تتساقط الحبيبات الخام ذات درجة حرارة عالية مباشرة إلى حفرة الغبار وتحمي كيس المرشح بفعالية.

2يحتوي جهاز جمع غبار المرشح الأطول على مساحة أصغر مما سيزيد من مساحة معالجة الإنتاج ، وبالتالي ، فهي أكثر ملاءمة لإعادة بناء المصانع القديمة.

3. يتخذ غرفه منفصلة خارج خط تنظيف الغبار في تصميم جهاز جمع الغبار الفلتر الكيس وهو بكفاءة عالية وعدد قليل من غبار الدقيق الثانويفي الوقت نفسه يمكن أن توفر بشكل فعال استهلاك الطاقةهذا التصميم يحمي أكياس الفلتر وصمامات النبض بفعالية ويحفظ تكاليف التشغيل والصيانة لنظام جمع الغبار.

4سيتم استبدال أكياس الفلتر دون إيقاف نظام التصفية.

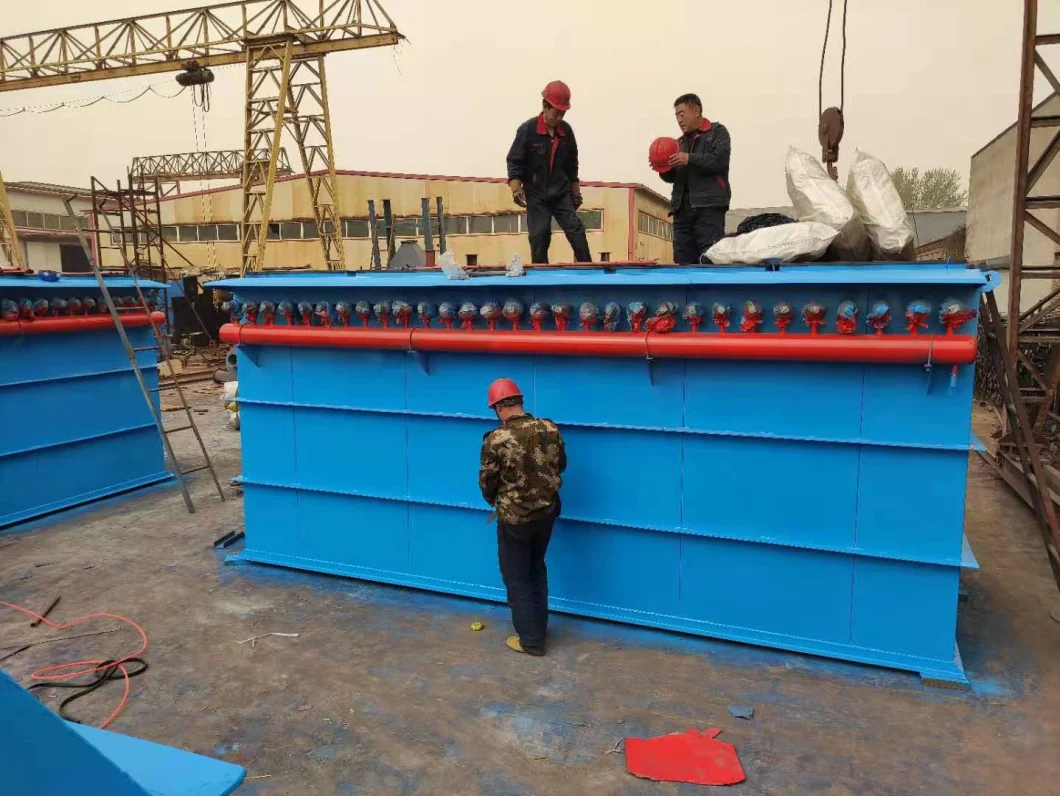

مُجمع الغبار للكيس النابض بالنبضات

تستخدم Baghouse لتصفية وجمع الجسيمات الصلبة في غاز الغبار ، ويتم استخدام مثل هذا الفلتر على نطاق واسع في الصناعات من حيث محطة الطاقة ، المعادن ، الاسمنت ، الزجاج ،المواد الكيميائية وصناعة الورق الخ.
إن كفاءة إزالة الغبار مرتفعة جداً ويمكن أن تصل إلى أكثر من 99.99%؛ والمرشح ليس حساساً لخصائص الغبار.لن تحصل على أي تأثير من الغبار والمقاومة الكهربائية ويمكن أن تعمل في ظروف درجة حرارة عاليةoCعندما تستخدم مواد تصفية مقاومة لدرجات الحرارة العالية مثل ألياف الزجاج،PTFE و P84.
لقد قمنا بالتحسين والابتكار مرة أخرى على أساس امتصاص التقنيات الممتازة المحلية والأجنبية، وحصلنا على العديد من التقنيات المحتملة للاختراعتوزيع المساعدة المنخفضة الخيمتلك المرشح المثالي من نوع الكيس ميزات مثل كفاءة عالية في إزالة الغبار، وانخفاض استهلاك الصلب، وانخفاض المقاومة ومساحة تغطية صغيرة، الخ.

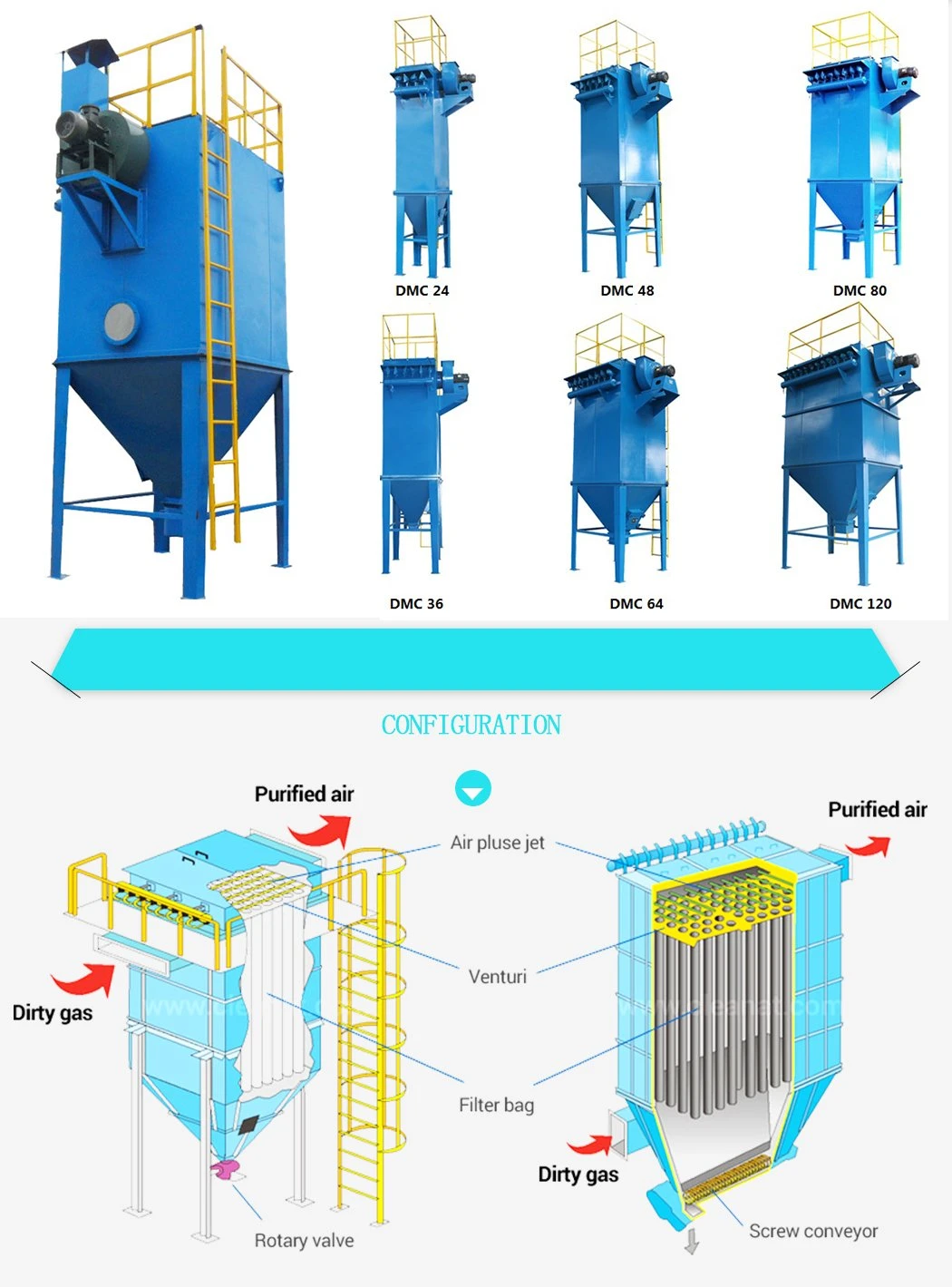

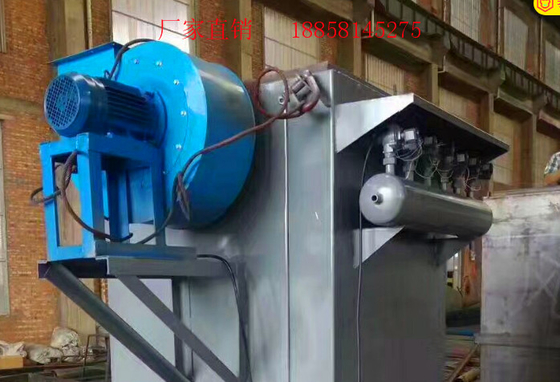

يتكون جهاز جمع الغبار من نوع كيس النبضات MC من صندوق أعلى ، صندوق وسط ، صندوق أسفل ، نظام إزالة الغبار ونظام الطائرة.
1الصندوق العلوي يتضمن لوحة الغطاء ومخرج الهواء.
2الصندوق الأوسط يحتوي على لوحة مثقوبة، إطار المرشح، الجوارب والشرطة.
3تحت الصندوق يحتوي على حفرة الرماد، وإدخال الهواء وإدخال الباب يحتوي نظام الطائرة على صمام التحكم، القيمة الكهرومغناطيسية النبض، أنبوب الحقن وجيب الهواء.

مبدأ العمل:
أثناء دخول غاز الغبار إلى الصندوق الأوسط وأسفل الصندوق، يمكن أن يتم ربط الغبار بكيس المرشح والغاز الخارجي بعد أن يمر من خلال المقبس والصندوق العلوي. مع زيادة الغبار،زيادة خسارة الصحافة لأكياس الغبار، والتي سوف تعيد إلى جهاز التحكم. استلام وإصدار الأوامر، والتحكم سوف تلمس كل صمام نبض لجعل الغازات تتفجر من كل فتحة الصاروخ،ثم مرر أنبوب التدخين ورش في كيس المرشح المقابلة. كيس المرشح يتوسع بسرعة تحت رد الفعل الفوري لتدفق الهواء ، والغبار الذي يسقط من كيس المرشح ، لذلك يمكن إعادة تدوير كيس المرشح.

رقم الطراز	MC24 -2	MC36 -2	MC48 -2	MC60 -2	MC72 -2		MC84 -2	MC96 -2	MC120 -2
مساحة المرشح (m2)	18	27	36	45	54		63	72	90
كمية الكيس ((ب)	24	36	48	60	72		84	96	120
صمام النبضات (PC)	4	6	8	10	12		14	16	20
حجم الهواء (m3/h)	2160-4300	3250-6480	4320-8630	5400-10800	6450-12900		7550-15100	8650-17300	10800-20800
البعد (L×W×H)	1025×1678 ×3700	1425×1678 ×3696	1823×1678 ×3676	2225×1678 ×3676	2625×1678 ×3676		3075×1678 ×3676	3949×1678 ×3676	4389-1678 ×3676
أداة تحكم النبض	جهاز تحكم النبضات من نوع JMK-2
حجم كيس المرشح (د × ل)	¢125×2050
الكفاءة (%)	تسعة وتسعون وتسعين5
المقاومة mmH2O	120-150
سرعة الهواء (م/م)	2-4
محتوى الغبار (غ/م3)	3-15
ضغط الهواء (kg/cm2)	4
نموذج المروحة	4-72-11-4.5A		4-72-11-5A	4-72-11-6C		4-72-11-5A		4-72-11-6C
						4-72-11-6C		4-72-11-8C
استهلاك الهواء الضغط (m3/m)	0.08-0.34	0.13-0.5	0.17-0.67	0.21-0.84		0.25-101	0.3-118	0.34-134	0.42-168
الوزن ((كجم)	830	1106	1224.30	1341.44		1564.32	2012.35	2130.22	2410



5جهاز جمع الغبار مع المرشحات المصنوع من شريط التقطيع مع ختم جيد، سهل التجميع واستبدال وسهل تشديد.

6. يأخذ الكشف عن تسرب الهواء مع النفط ويحافظ على جميع نظام جمع الغبار تسرب الهواء أقل من 0.5٪

7يتم التحكم في جهاز جمع الغبار من قبل PLC لتحقيق تنظيف الغبار التلقائي وإزالة الغبار والتحكم التلقائي في درجة الحرارة والإنذار عن درجة الحرارة.

المواصفات الخاصة بجمع الغبار لدينا:

تطبيقات جمع الغبار لدينا:

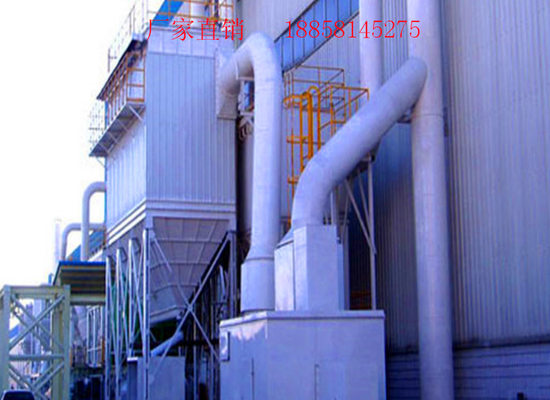

يتم تطبيق جهاز تجميع الغبار على نطاق واسع في الصناعات ، مثل موقع خلط الأسفلت ومصنع الأسمنت ومصنع الجبس ومصنع الصلب وغلاية الفحم ، وهلم جرا.دائما توفر حلول تصفية فعالة من حيث التكلفة لجميع عملائنا.
